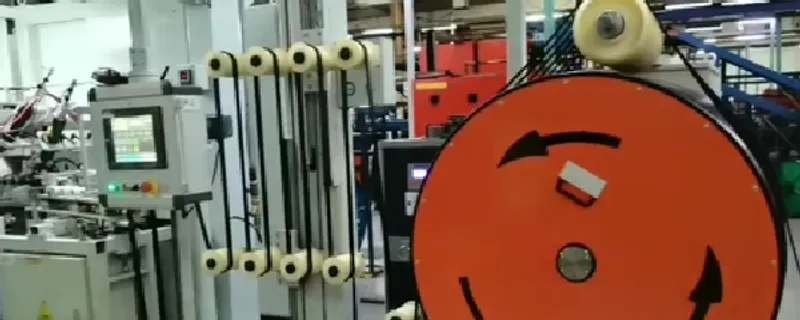

自动式卧式三角胶贴合机
将挤出的三角形截面三角胶与钢丝圈自动贴合，自动完成单圈放圈、装夹、贴合、接头与取件；操作工负责补料、供圈装置上料和成品架转运。
产品概述
从挤出机口型板挤出截面为三角形的三角胶，通过接取输送带、自由收缩辊道，使热态胶条在冷却前自由收缩。
胶条经大鼓冷却装置、储料牵引装置后与钢丝圈贴合。设备自动完成单个钢丝圈的放圈、装夹、贴合、接头与取件；操作工负责挤出机喂料、供圈装置上料和成品架转运。
该设备位于钢丝圈制造与轮胎成型之间：上游承接钢丝圈缠绕机成型的钢丝圈，下游向一次法或二次法第一段成型机的扣圈工位供应贴好三角胶的钢丝圈。品顺同时提供该工艺的半自动型式。
主要特点
- 从挤出机口型板到钢丝圈三角胶复合制品连续流转
- 自由收缩辊道让挤出胶条在冷却前充分收缩
- 挤出机与贴合工位之间设大鼓冷却装置与储料牵引装置
- 自动放钢丝圈装置传递、装夹，无需人工上圈
- 自动接取装置将贴合好的成品放入存放工位
- 卧式布置；同一工艺另有半自动型式可选
技术参数
| 单圈节拍(16寸、35mm胶高) | 8 秒/圈 |
|---|---|
| 2 小时产量(16寸、35mm胶高) | 750 圈 |
| 自动化程度 | 自动放圈、自动接头、自动拾取 |
| 适用钢丝圈直径范围 | 12-20寸(大规格机型 16-24寸) |
| 钢丝圈断面形状 | 六角形 |
| 三角胶高度范围 | 15-60 mm |
| 三角胶底部厚度 | 4.5-10 mm |
| 钢丝圈与三角胶复合偏心度 | ≤0.5mm |
| 三角胶接头形式与精度 | 搭接,0-2mm |
| 贴合后整圈误差 | ≤1mm |
| 挤出机 | XJD-90×14D 冷喂料销钉式,30kW |
| 冷却牵引鼓 | Φ1200mm,冷却总长 25 米 |
| 操作人员 | 1 |
| 换工装时间 | 20 分钟 |
| 装机功率 | 100 kW (AC 380 V, 50 Hz) |
| 气源 | 0.4-0.6 MPa |
全自动与半自动对比
| 全自动 | 半自动 | |
|---|---|---|
| 放圈与取件 | 自动(四工位供圈、五工位收圈) | 人工 |
| 三角胶接头 | 自动 | 自动 |
| 单圈节拍(16寸、35mm胶高) | 8 秒/圈 | 7 秒/圈 |
| 2 小时产量 | 750 圈 | 800 圈 |
| 操作工职责 | 挤出机喂料、供圈装置上料、转运成品 | 挤出机喂料、逐个放圈取件 |
相关设备： 半自动卧式三角胶贴合机
常见问题
三角胶贴合机有什么用途?
三角胶贴合机将三角形截面的橡胶三角胶贴合到钢丝圈上，制成供轮胎成型工序使用的钢丝圈三角胶复合制品。
全自动和半自动三角胶贴合机有什么区别?
全自动设备自动完成单个钢丝圈的放圈和取件，操作工负责补料、供圈装置上料和成品架转运；半自动设备需要操作工逐个放圈、取件，但三角胶接头仍自动完成。
适用什么规格的钢丝圈?
标准机型适用 12-20 寸钢丝圈,另有 16-24 寸大规格机型;贴合盘按贵司钢丝圈断面规格定制。
质保期多久?
设备自验收之日起质保 12 个月,质保期内正常使用条件下出现的故障由品顺免费提供技术服务(含更换损坏件)。
交期多久?
交期灵活,视机型配置与排产情况而定,品顺会在报价时与您确认交货时间。
是否包含安装调试和培训?
包含。品顺工程师自带工具与安装耗材赴买方工厂完成安装调试,并对操作与维护人员进行原理、操作、保养与故障排除培训,直至能独立使用。
